DIN Schienen Dimmer für die Verkehrstechnik

Hutschienendimmer
HSD24-N/P

DIN Schienen Universal DC Dimmer (PWM) für Tasten- Potentiometer- oder Analogansteuerung 1-10V, Eingangsspannung 10 - 35VDC, mit Lastüberwachung und einstellbarer Starthelligkeit.



PWM Dimmung (24VDC), als Helligkeitsregelung von LEDs oder Glühlampen in Schaltgeräten, Instrumentenbeleuchtungen oder Kabinenbeleuchtungen z. B. auf Schiffsbrücken oder auf Schienenfahrzeugen.

24V DC Dimmung mittels pulsweitenmodulation (pwm)

Download
DIN Schienen Universaldimmer 24VDC, 4A, im 17,5mm Gehäuse
Hutschienendimmer 4A, Eingang 10-35VDC, 24VDC Ausgang, Helligkeitsregelung über PWM (Pulsweitenmodulation)
Datenbl.-Dimmer P+N_24VDC-02-2021.pdf
Adobe Acrobat Dokument 2.5 MB

Kompakter Fronttafeldimmer 24VDC

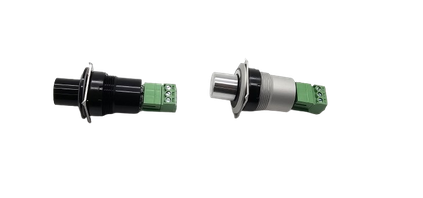

DC Dimmer für Pulteinbau
24V Fronttafeldimmer IP65

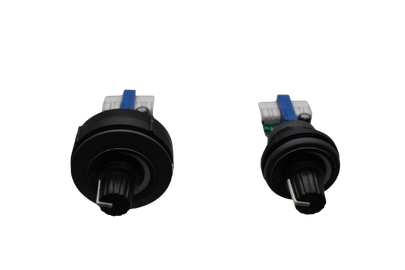

Kompakter 24VDC PWM Dimmer für Frontplatten- und Bedienpultmontage mit- und ohne Schalter, 22,5 oder 30,5mm Einbaubohrung zur direkten Helligkeitsregelung von Anzeigeinstrumenten, Displays, Schaltgeräterückmeldungen und Hintergrundbeleuchtungen in Fahrzeugtechnik & Schiffbau

Die am Dimmer angeschlossenen Leuchtmittel (Glühlampen oder LEDs) werden mit einer

Frequenz von ca. 250Hz über das Frontpotentiometer angesteuert. Die Pulsweite der

Frequenz wird über den Dimmer angepasst. D. h. das Verhältnis zwischen An- und Auszeit

definiert die Helligkeit und wird am Dimmer eingestellt. Für das menschliche Auge erscheint

die Pulsweitenanpassung als Helligkeitsreduktion oder als Helligkeitserhöhung.

Die Grundhelligkeit (Starthelligkeit) kann über einen Trimmer auf der Rückseite eingestellt

werden.

Es stehen Geräte für Positiv- oder Negativ-Ansteuerung, mit- oder ohne Schalterfunktion zur

Verfügung. Zusätzlich ist auf der Rückseite eine Kurzschluss- und Lastüberwachung implementiert, die optisch über eine rote LED Fehler signalisiert.

Die Geräte sind für Einbaudurchmesser 22,3mm und 30,5mm verfügbar. Abweichende

Frontdesigns können auf Anfrage gewählt werden.

Beispiel für flachen Einbau mit Bohrung 30,5mm --> Außendurchmesser 36mm

Beispiel für erhabenen Einbau mit Bohrung 22,3mm --> Außendurchmesser 26mm

Download
PWM Fronttafel-Dimmer 12VDC oder 24VDC
Dimmer für Front- und Bedienplattenmontage zur Helligkeitsregelung von LED oder Glühlampe für 22,3- oder 30,5mm Einbaubohrung, mit Weitbereichseingang 10 - 32VDC
Datenbl.04-PD(S) P+N_24VDC-komp..pdf
Adobe Acrobat Dokument 268.5 KB
